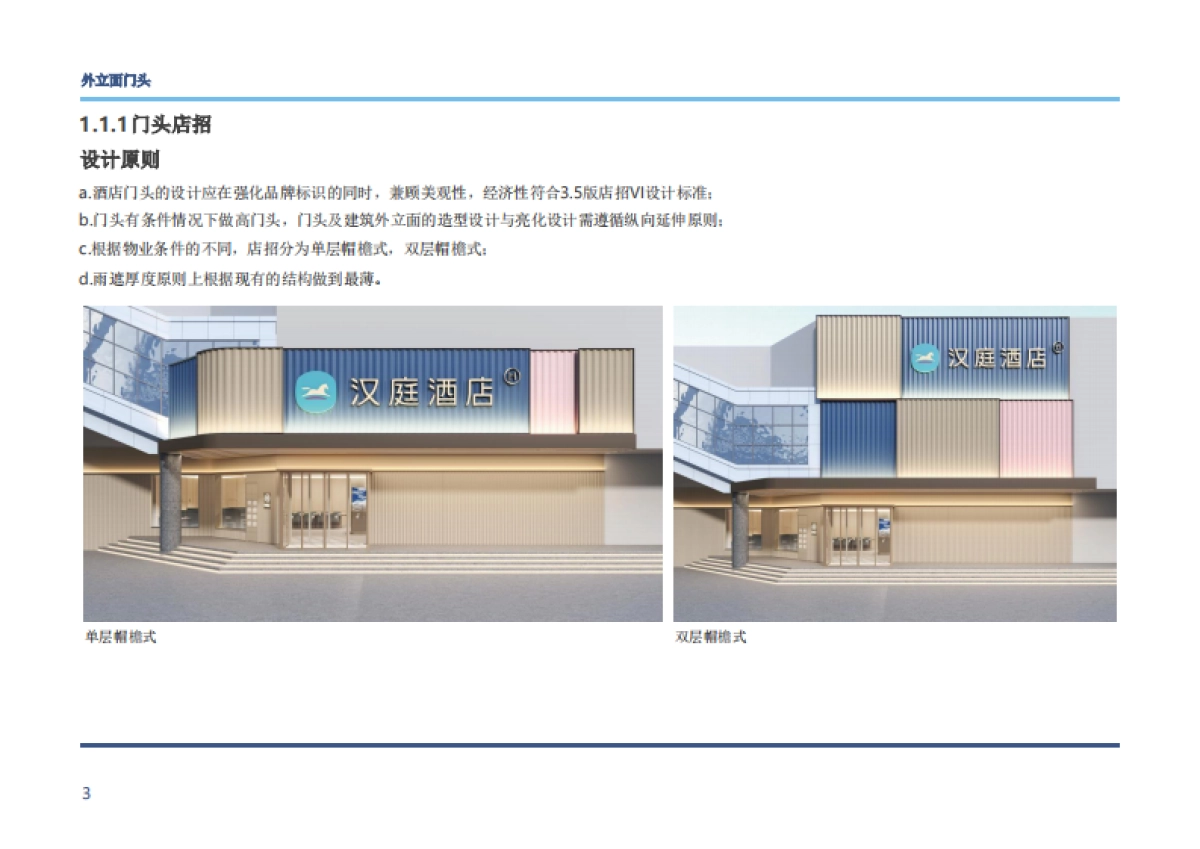

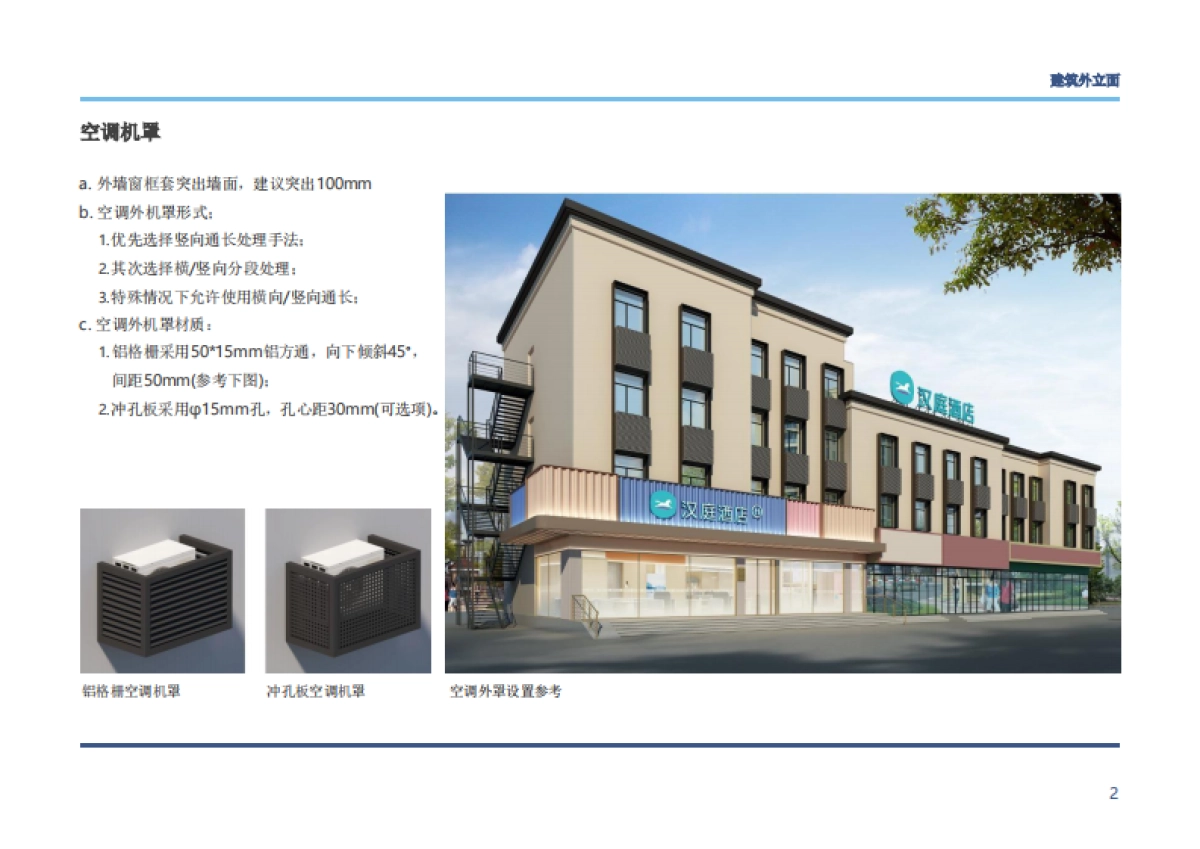

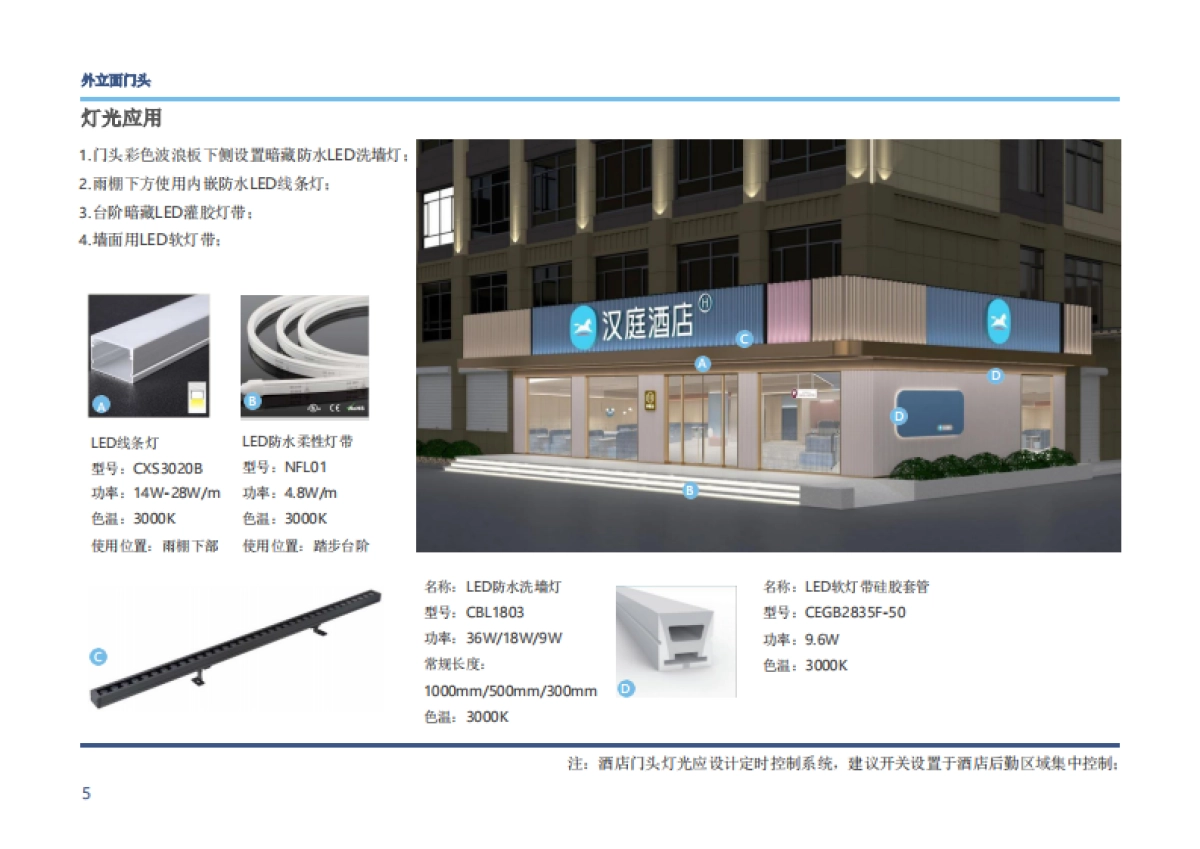

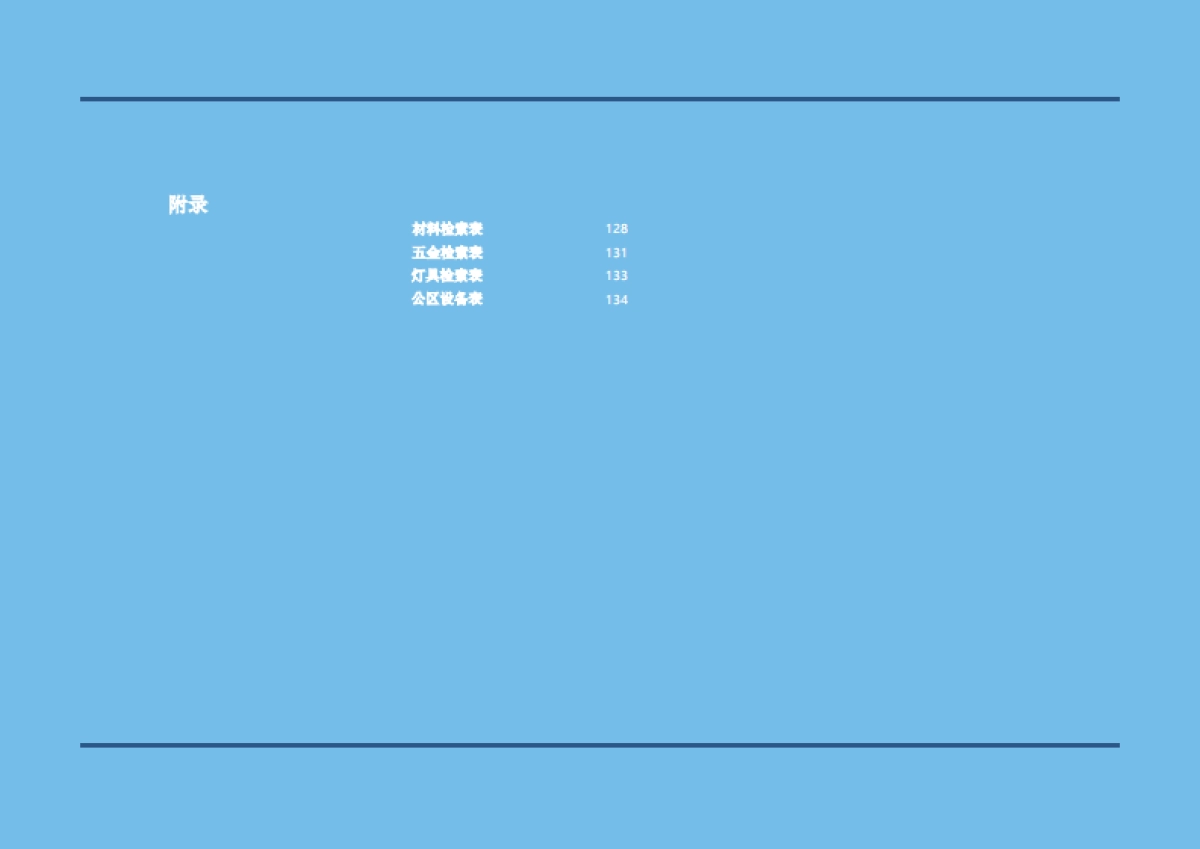

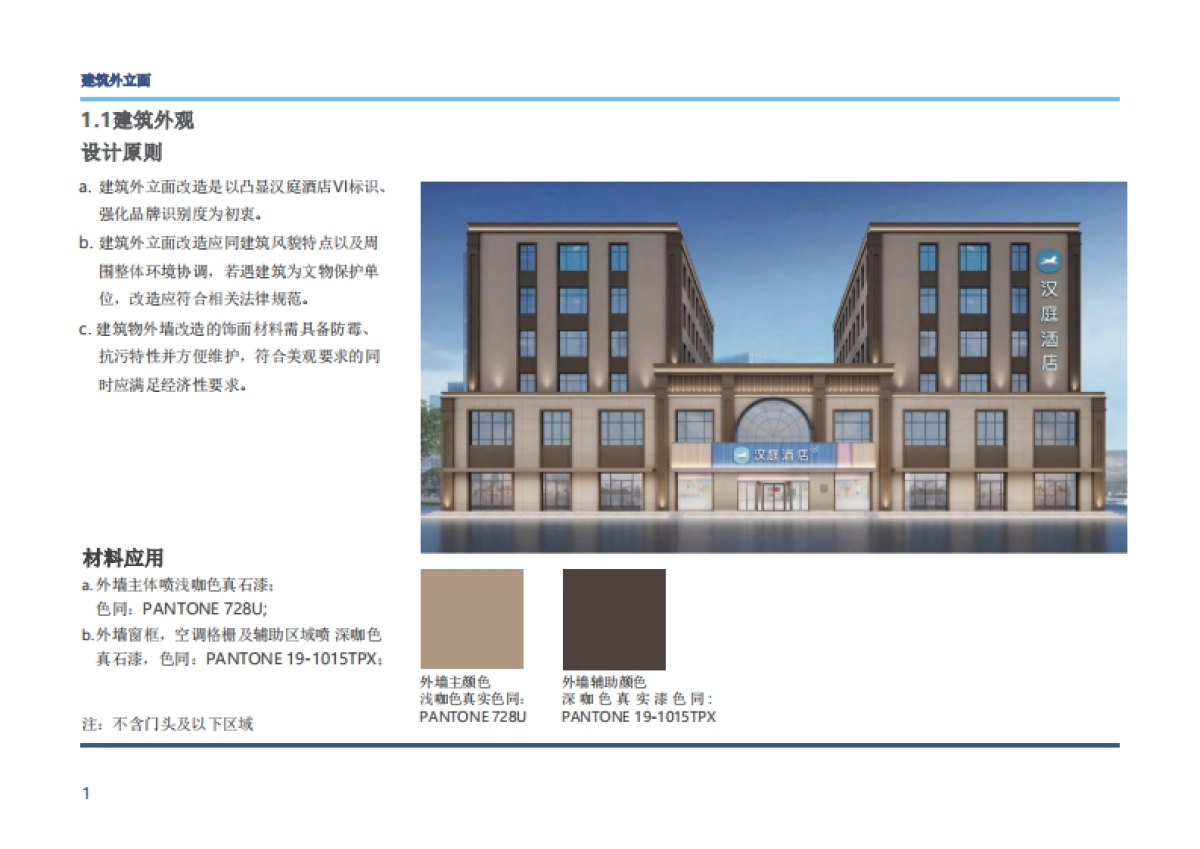

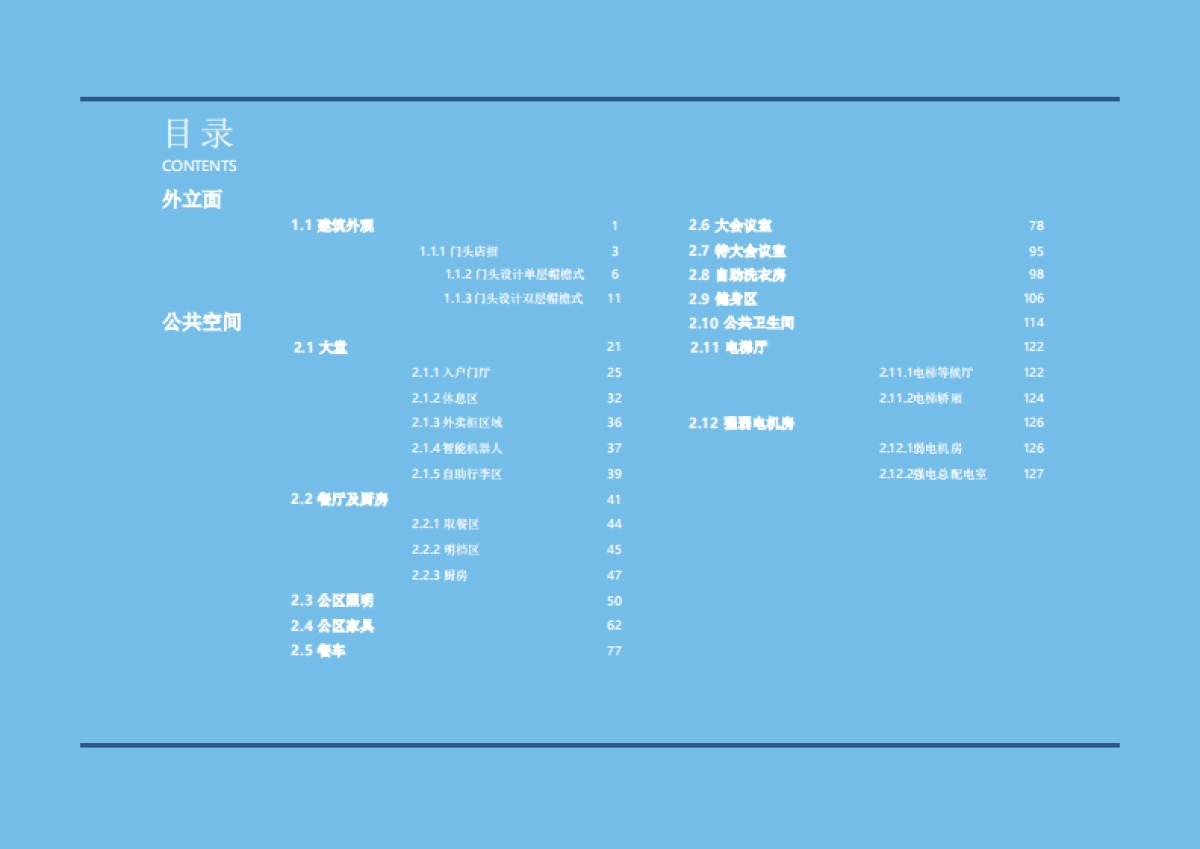

汉庭酒店3.5.1版公区标准设计手册运营动脉CONTENTS外立面7839569811106公共空间2.10公共卫生间1142112221.1入户门厅25122212体息区32124361263712621.5自助行李区392122强电总配电室12741221取餐区444550622.5车77附录1281311331341.外立面1.1建筑外观设计原则ā.建筑外立面改造是以凸显汉庭酒店V标识、强化品牌识别度为初衷。b.建筑外立而改造应同建筑风貌特点以及周围整体环境协调，若遇建筑为文物保护单位，改造应符合相关法律规范。C.建筑物外墙改造的饰面材料需具备防霉、抗污特性并方便维护，符合关观要求的同汉庭酒店时应满足经济性要求。材料应用a.外墙主体喷浅咖色真石漆：色同：PANTONE728U:b.外墙窗框，空调格橱及辅助区域喷深咖色真石漆，色同：PANTONE19-1015TPX:浅如色真实色同：深如色真实漆色同：注：不含门头及以下区域PANTONE728UPANTONE 19-1015TPX建筑外立面空调机罩a.外墙窗框套突出墙面，建议突出100mmb.空调外机罩形式：1.优先选择竖向通长处理手法：2其次选择横/竖向分段处理：3.特殊情况下允许使用横向/竖向通长：C.空调外机罩材质：1.铝格橱采用50*15mm铝方通，向下倾斜45°，间距50mm(参考下图)：2.冲孔板采用p15mm孔，孔心距30mm(可选项)，冲孔板空调机罩空调外罩设置参考外立面门头1.1.1门头店招设计原则ā.酒店门头的设计应在强化品牌标识的同时，兼顾关观性，经济性符合3.5版店招V设计标准：b.门头有条件情况下做高门头，门头及建筑外立而的造型设计与亮化设计需遵循纵向延伸原则侧：C根据物业条件的不同，店招分为单层帽檐式，双层帽檐式：d雨遮厚度原则上根据现有的结构做到最薄。汉庭酒店汉庭酒店单层帽桃式3外立面门头材料应用a.LOGO背后必须是蓝色瓦楞板：b.单层门头情况下蓝色瓦楞板位置优先居中，对齐入口门，特殊情况下允许居中对齐整体门头：汉庭酒店C.双层门头需跳色搭配：d.门头使用120mm宽瓦楞板，共三种颜色：蓝色瓦楞板，色同PANTONE646U:咖色瓦楞板，色同PANTONE2312U·粉色玩楞板，色同PANTONE2043U:e.同色瓦楞板需间隔其他颜色瓦楞板设置千.单一颜色瓦楞板四周用黑色哑光不锈钢收边，下侧设置灯带：9,雨棚使用香槟金镀钛不锈钢，下侧望板位置使用香槟金铝板：h.墙面使用75mm宽波浪板备注：香槟金铝板间距1800mm。.入口门框、窗框都使用香槟金镀钛不锈钢：小门头地面使用毛而灰麻花岗岩。G蓝色瓦楞板如色瓦楞板粉色瓦楞板香槟金镀钛灰麻花岗岩毛面香槟金色铝板色同PANTONE色同PANTONE色同PANTONE不锈钢75mm646U2312U2043U4外立面门头灯光应用1门头彩色波浪板下侧设置暗藏防水LED洗墙灯：2.雨棚下方使用内嵌防水LED线条灯：3.台阶暗藏LED灌胶灯带：4.墙面用LED软灯带：汉庭酒店CELED线条灯LED防水柔性灯带型号：NFL01功率：14W-28W/m功率：48Wm色温：3000K色温：3000K使用位置：雨棚下部使用位置：踏步台阶名称：LED防水洗墙灯名称：LED软灯带硅胶套管型号：CBL1803型号：CEGB2835F-50功率：36WW18W/9W功率：9.6W常规长度：色温：3000K1000mm/500mm/300mm色温：3000K注：酒店门头灯光应设计定时控制系统，建议开关设置于酒店后勒区域集中控制：1.1.2门头设计单层帽情式门头(8米长2米高)示意图80006000汉庭酒店汉庭酒店5200门头长度高地高度门头外桃门头高度汉庭酒店单层门头式建议250mm于900mm2000mm1000mm6单层帽棉式门头(10米长2米高)示意图100001000750汉庭酒店门头长度地高度门头高度汉庭酒店单层门头式大于900mm2000mm-2500mm1200mmmm单层帽檐式门头(13.5米长2米高)示意图13m汉庭酒店汉庭酒店门头程式门头长度门头高度单层门头式2000mm-1100mm2500mm1200mm8单层帽情式门头(16米长2.5米高)示意图15m汉庭酒店汉庭酒店门头长度高地高度门头外桃门头高度汉庭酒店单层门头式16-20米建议300mm500mm-1800mm3000mm1500mm单层帽檐式门头(20米长2.5米高)示意图汉庭酒店汉庭酒店门头程式门头长度门头高度2500mm单层门头式300mm1800mm-3000m1800mmm101.1.3门头设计双层帽精式门头(10米高双层门头)示意图10m10000280044002800120070008001000汉庭酒店汉庭酒店12001200908门头程式门头长度高地高度门头高度8-10家1200mm汉庭酒店式400mm900mm11
